导热垫片的热阻与压缩率，是热设计选型里最容易出现纸面参数达标、现场实际失效的一对矛盾。压缩不足，界面残留空气，热阻会大幅上升；压缩过度，材料内部结构受损，器件承受过大应力，热阻也不会继续下降。从工程实践来看，将压缩率控制在 15% 至 30% 区间，设计参考点取 20% 到 25%，一般可以在低热阻和低装配应力之间找到最优平衡点。

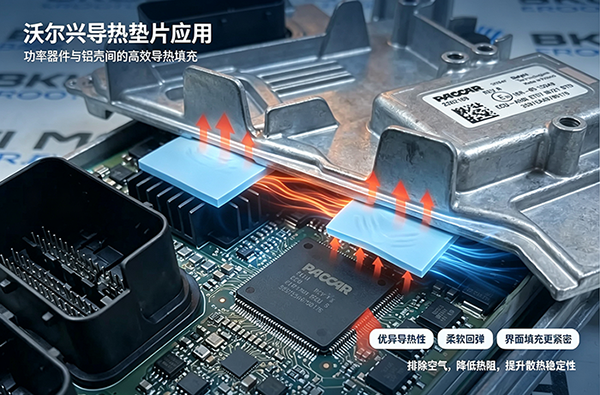

很多工程师挑选导热垫片时，第一关注点是导热系数，直观认为 6 W/(m・K) 的产品散热效果一定优于 3 W/(m・K)，但真实散热表现由总热阻决定。总热阻分为两部分，一是本体热阻，代表热量穿过垫片材料自身产生的阻力；二是界面热阻，来自垫片和发热器件、散热器接触面微观凹凸缝隙内的空气层。空气的导热系数仅约 0.03 W/(m・K)，只有导热垫片材料的百分之一到几百分之一。只要界面贴合不够紧密，再高的材料导热系数都会被空气层抵消。压缩率正是影响界面热阻的核心因素，依靠压缩让垫片填充表面微观起伏、排出缝隙空气，以此降低界面热阻。但压缩超过临界值之后，继续加压对热阻的改善效果十分有限，各类负面问题会快速凸显。

在稳态一维传热的简化模型下，总热阻计算公式为总热阻等于本体热阻加上界面热阻。本体热阻近似等于受压后垫片厚度除以材料导热系数。总热阻单位常采用℃・cm²/W 或者 K・mm²/W，受压后的垫片厚度也叫粘结线厚度 BLT，界面热阻是垫片两侧接触面热阻之和，受接触面粗糙度、装配压力、材料硬度以及压缩率共同影响。需要注意，规格书上标注的导热系数是材料本征参数，工程上更可靠的做法是按照 ASTM D5470 标准，直接测试不同压力、不同厚度条件下的热阻数据，再反推材料实际使用性能。

压缩率的计算公式为原始厚度减去受压后厚度，再除以原始厚度，最后乘以百分之百。压缩率变化带来的性能变化存在明显规律。压缩率低于 10% 时热阻偏高，接触面微观空隙无法充分填充，空气层影响显著。压缩率在 10% 到 20% 区间，热阻快速下降，有效接触面积持续增加，界面热阻是下降的主导因素。压缩率处于 20% 到 30%，热阻变化趋于平缓，接触面已经基本贴合，继续压缩带来的散热收益持续递减。压缩率超过 40%，热阻有可能持平甚至回升，填料颗粒导热链被破坏，器件承受应力变大，同时存在压缩永久变形风险。以上是行业通用变化趋势，具体数值一定要参考供应商实测的压力热阻曲线。

硬度可以理解为压缩率的放大器。低硬度材料 Shore 00 25 至 35，较低压力就能实现较大压缩量，适合轻压装配场景、精密芯片以及薄壁壳体结构。中硬度材料 Shore 00 40 至 60，需要更大装配压力才能充分贴合，但长期抗蠕变、抗振动性能更好，多用于车载、工控和储能设备。同一款垫片，硬度越低，达到目标压缩率所需要的压力就越小。不过材料太软，高温环境下容易出现挤出、塌陷问题，长期可靠性会下降。

不同应用场景的选型思路各有侧重。IGBT 与 SiC 功率模块热流密度高，对热阻十分敏感，一般选用导热系数不低于 4 W/(m・K)、中等硬度 Shore 00 40 至 55 的垫片，压缩率控制在 20% 至 25%，兼顾低热阻与绝缘厚度。新能源汽车电池包 BMS 发热量不大，但要求低硅油析出、长使用寿命，阻燃等级达到 UL94 V-0，推荐 Shore 00 30 至 45 的中软垫片，压缩率设置 15% 至 25%，优先保障长期回弹性能和绝缘稳定性。服务器 CPU、GPU 设备内部空间紧凑，热流密度高，常选用厚度 0.5 至 1.5 毫米、导热系数不低于 5 W/(m・K) 的超薄垫片，压缩率 20% 至 30%，装配阶段需要重点管控压力均匀性。LED 驱动电源对成本比较敏感，功率密度中等，选择 2 至 4 W/(m・K) 区间的垫片即可，压缩率控制在 20% 至 25%，防止压缩过量造成垫片边缘溢料。

热设计选型包含三项关键计算。第一是间隙测量，先测再选垫片厚度。使用塞尺或者 3D 扫描获取最大装配间隙，预留压缩余量。垫片原始厚度约等于最大间隙除以 1 减去目标压缩率。举个例子，最大装配间隙 1.2 毫米，目标压缩率 20%，垫片原始厚度就约等于 1.2 除以 0.8，得到 1.5 毫米。

第二是装配压力估算，避免螺丝锁紧压力不合理。压缩率和压力不是线性对应关系。Shore 00 30 的低硬度垫片，5 至 15 psi 压力区间就能实现 15% 至 25% 压缩。Shore 00 50 的中高硬度垫片，想要达到同等压缩水平，压力可能需要 20 至 40 psi。具体产品的压力压缩曲线，以沃尔兴对应型号 TDS 文档或者实测数据为准。

第三是根据热阻目标反向选型。假设器件功耗 50 瓦，允许界面温升不超过 5℃，有效接触面积 10 平方厘米。目标热阻等于允许温升乘以接触面积再除以功耗，代入数值计算得到目标热阻为 1.0 ℃・cm²/W。选型时挑选在该压缩工况下总热阻不大于 1.0 ℃・cm²/W 的垫片型号。

高压工况还需要校核绝缘性能，击穿电压和受压之后剩余垫片厚度成正比。压缩过度会造成局部厚度变薄，击穿电压下降。800V 电池包这类高压场景选型，必须校核受压后的实际耐压，实际耐压值需要大于工作电压乘以安全裕量，安全裕量一般不低于 2 至 3 倍，最终安全裕量遵循整车厂或者系统设计规范。

导热垫片选型有五条常见误区需要避开。第一，只看重导热系数。单纯选择 6 W/(m・K) 高导热材料，忽略硬度和压缩率，装配后压不实，实际散热效果反而不如 3 W/(m・K) 的软质垫片。第二，认为压缩越大散热越好。压缩超过 40% 之后，散热提升微乎其微，还会引发填料颗粒链破损、垫片挤出、器件受力损伤等问题。第三，垫片厚度直接等于装配间隙，没有预留压缩余量，装配完成接触面依旧存在空气层。第四，忽视材料长期回弹性能。新机测试温度正常，设备运行半年垫片塌陷，热阻持续升高。选型时要重点查看压缩永久变形指标。第五，随意选用双面背胶垫片。胶层会引入额外热阻，老化之后还会成为可靠性短板，高压、高热工况优先选用无胶或者单面背胶方案。

常见问题解答

Q1：不同厚度垫片推荐压缩率是否一致？ 并不相同。0.5 毫米薄垫片压缩余量小，压缩率一般取 10% 至 20%。2 毫米以上厚垫片可接受 25% 至 35% 压缩，但必须校核受压后的剩余绝缘厚度。

Q2：现场没有压力传感器，如何判断压缩是否到位？ 可以预压之后测量整体结构高度，反算压缩率。也可以使用扭矩扳手按照厂家推荐扭矩均匀锁紧螺丝，复测壳体高度来判断压缩状态。

Q3：同一批次垫片实测热阻差异较大是什么原因？ 大概率来自装配压力不均匀、接触面清洁度不足、垫片厚度公差、压缩率不一致。重要项目建议先做首件样品热阻实测。

Q4：导热凝胶能不能替代垫片解决压缩率相关问题？ 导热凝胶自流平特性好，适合间隙不规则场景，也便于自动化点胶。但需要绝缘、支持返工、厚度精准管控的工况，导热垫片依旧是主流方案。凝胶和垫片属于互补材料，不能完全互相替代。

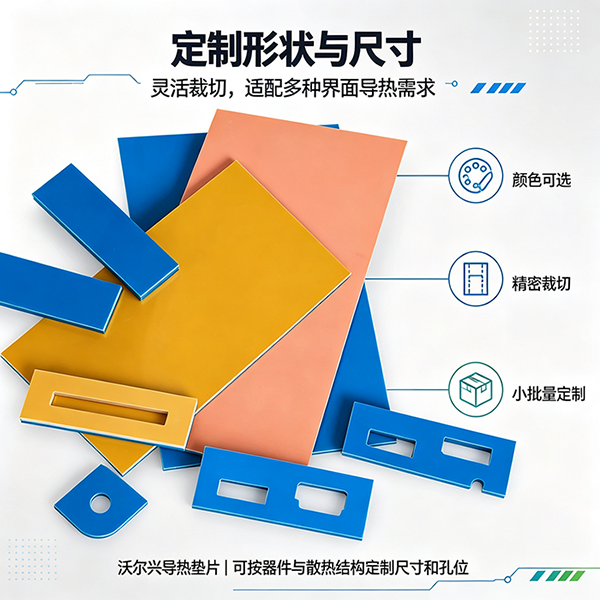

沃尔兴 VS-GP 系列有机硅导热垫片，导热系数覆盖 1.0 至 6.0 W/(m・K)，硬度范围 Shore 00 30 至 70，厚度支持 0.5 至 5.0 毫米定制，针对各类工况开发差异化配方。VS-GP3000S30 导热系数 3.0 W/(m・K)，中软材质，适配 BMS、车载控制板。VS-GP5000S20 导热系数 5.0 W/(m・K)，击穿电压不低于 15 kV/mm，可用于 IGBT、800V 母排。VS-GP2000S40 导热系数 2.0 W/(m・K)，回弹性能优异，适合间隙波动较大的结构件。各型号对应的压缩压力曲线、实测热阻数据，请联系沃尔兴技术团队确认，以最新 TDS 资料为准。

如果您正在评估功率模块或者电池包热管理方案，不确定垫片厚度、硬度与压缩率如何匹配，欢迎联系沃尔兴获取间隙测量指导、样品热阻实测数据以及专业选型建议。
