导热垫片老化测试，依靠高温老化、湿热老化（双 85）、温度循环和压缩永久变形这四类加速试验，验证垫片长期运行之后，导热系数、热阻、硬度以及绝缘性能是否依旧满足使用要求。很多采购和工程师容易陷入一个误区：出厂导热系数合格，材料长期使用就一定稳定。但实际工况下，刚送检达标的导热垫片，未必能扛住两到三年不间断的高温运行，老化测试的核心价值，就是预判材料长期服役后的可靠性表现。





一、为什么导热垫片必须重点参考老化数据，不能只看出厂参数



导热垫片夹在发热元器件与散热器之间，长期处在 50~150℃的工作环境，持续承受压缩应力，还要跟随设备启停经历反复热循环。有三类典型老化失效，产品刚装机的时候完全无法察觉，等到故障显现往往已经造成较大损失。



第一是渗油与挥发。垫片内部未完全交联的游离硅油，在高温环境下会慢慢迁移至材料表面，污染散热器以及周边电子元器件。挥发组分以环状硅氧烷为主，其中 D4、D5、D6 被欧盟 REACH 法规列为疑似致癌物，行业普遍会将这类物质含量控制在 1000ppm 以内，具体限值可以根据项目需求，和供应商在合同中书面确认。



第二是干涸硬化。硅油析出之后，垫片本身柔软度下降，硬度持续升高，和器件表面贴合效果变差，界面接触热阻随之上涨，散热能力持续衰减。



第三是压缩永久变形与泵出现象。在持续压力叠加反复热胀冷缩的共同作用下，垫片回弹性能不断衰减，甚至会被慢慢挤压出接触区域，形成局部空隙。



整套失效链条最终会造成设备温升升高、运行降频，严重时直接停机。像车载电控、储能 PCS、通信电源这类产品，返修成本远远高于材料本身的采购成本，老化测试数据，是选型阶段预判材料长期表现的核心依据。



二、四大类老化试验与对应的行业标准



行业常规会把导热垫片可靠性验证分为四项加速试验，每一项试验都配套对应的国标、国际标准，针对性考核材料不同维度的耐老化能力。



高温热老化，参考 GB/T 3512、IEC 60811 标准，组件层面可参考 JEDEC JESD22-A103。测试条件常见为 125℃、150℃或者 200℃，持续 24 至 1000 小时。主要用来考核高温环境下，导热系数漂移、硬度增长、材料失重等变化。



湿热老化，也就是常说的双 85 测试，参考 GB/T 2423.3、IEC 60068-2-78，光伏项目可参考 IEC 61215 标准。测试条件为 85℃、相对湿度 85%，持续 500~1000 小时，重点验证吸湿老化、绝缘性能衰减，评估界面腐蚀风险。如果需要更高加速应力，行业也会选用 HAST 高压加速老化试验。



温度循环，也叫冷热冲击测试，参考 GB/T 2423.22、IEC 60068-2-14，组件级可参考 JESD22-A104C。常用区间 - 40℃~125℃，循环 500~1000 次，重点考察垫片跟随器件热胀冷缩反复形变，会不会被挤出接触面，也就是泵出效应，以及材料分层、界面疲劳等问题。车规项目的要求会更加严苛，车用导热材料普遍需要完成 - 40℃~125℃冷热冲击 3000 次无分层，具体循环次数以主机厂规范为准。



压缩永久变形，参考 GB/T 7759.1，等效 ISO 815 标准。将垫片压缩至设定比例，在高温环境放置之后释放压力，检测厚度恢复程度，用来评估材料回弹衰减，判断长期使用后的界面贴合状态。



这里对几项试验做进一步解读。高温热老化是基础验证项目，GB/T 3512 硫化橡胶热空气老化试验方法，是行业使用最广泛的依据。测试温度和时长需要结合实际应用场景约定，没有统一强制标准。不少第三方检测机构还会增加 200℃24 小时的热失重测试，行业通用合格参考为失重不超过 1.5%，该数值属于行业参考判据，并非国标强制限值。



双 85 湿热老化，考核的是湿热这个很容易被忽略的工况维度。85℃85% RH 千小时测试源自电子组件可靠性体系，在光伏行业应用成熟。户外逆变器、光伏接线盒、车载域控制器这类容易产生凝露的位置，湿热老化比单纯高温老化更容易暴露材料缺陷。



温度循环考核重点是界面，并非材料本体。在反复高低温交替过程中，垫片不断伸缩形变，验证材料是否会出现泵出、基材分层。车载项目对这一项的要求远高于普通工业产品，是车规导热垫片必做项目。



压缩永久变形直接决定材料使用三五年之后的贴合效果。按照标准压缩并高温静置后，厚度恢复能力差，代表锁附扭矩不变的前提下，界面压力会持续下降，慢慢产生散热间隙，影响整机散热。



三、老化后检测项目：可写入采购验收的性能指标



老化试验本身不能直接判定材料好坏，对比老化前后的性能变化，才能得出可靠性结论。研发和采购在验收阶段，建议向供应商索要老化前、老化后两组对比数据。



导热系数按照 ASTM D5470 热阻法或者 GB/T 10297 方法测试，行业参考要求老化后偏差不超过标称值正负 10%，测试压力 0.5MPa。热阻抗采用 ASTM D5470 双板法测试，行业经验中，漂移超过 20% 就需要重新评估材料适用性。



硬度选用邵氏 00 或者 00C 硬度计检测，长时间老化后的硬度增长，需要和初始数值对比评估，没有统一固定限值。热失重通过热老化前后称重得到，200℃24 小时失重参考限值≤1.5%。



体积电阻率依据 GB/T 1410、IEC 60093 测试，老化之后依旧需要维持在 10¹²Ω・cm 量级。击穿电压按照 GB/T 1695、IEC 60243 复测，对比老化前后的变化。同时还要检查外观与尺寸，目视观察有无开裂、粉化、明显渗油，配合厚度测量。



这套指标的价值，就是把 “长期可靠” 这类宣传描述，转化成可以复核、比对的量化数据，方便采购评审和项目验收。





四、不同应用场景，测试侧重点存在差异



新能源汽车电控与电池包，优先关注温度循环、冷热冲击以及双 85 湿热测试，需要满足 IATF 16949 体系对应的车规验证流程，800V 高压平台下击穿电压是硬性指标。



储能 PCS 和光伏逆变器长期户外使用，凝露风险高，双 85 湿热老化权重最高，光伏场景可以直接参考 IEC 61215 湿热老化框架。



通信电源、服务器设备连续运行，后期维护难度大，重点考察 150℃高温老化后的热阻漂移以及渗油控制，光模块场景对渗油管控尤为严格。



消费类和普通工业控制产品，常用入门验证组合为 85℃85% RH 一千小时湿热老化，搭配 - 40℃~125℃温度循环 500 次，具体方案依旧以终端客户要求为准。



五、向供应商索要老化数据，四个关键要点



第一，一定要索要老化前、老化后的对比报告，不要只拿到仅有出厂参数的规格书。 第二，确认测试条件完整可追溯，温度、湿度、时长、压缩率、测试夹持压力等信息，都需要体现在检测报告内。 第三，分清材料级老化和组件级老化。材料级测试数据代表材料本身性能，装配完成之后界面的实际表现，还需要结合锁附结构做进一步评估。 第四，出口欧盟项目，提前确认挥发物指标，索要 D4/D5/D6 含量检测报告以及 VOC 相关资料。



六、选型过程中常见的四大误区



误区一：出厂导热系数达标，就代表长期使用性能稳定。导热系数只是初始状态参数，高温工况下的漂移幅度，才是决定产品使用寿命的关键。高导热填料配方，老化表现很大程度依赖配方设计与生产工艺。



误区二：只做高温老化，跳过湿热和温度循环测试。单纯干热老化只能发现渗油、硬化类缺陷，无法暴露凝露环境带来的绝缘衰减，还有热循环引发的泵出失效问题。



误区三：装配压缩率越大越好。更高压缩率虽然初始贴合效果好，但长期受压条件下，压缩永久变形会随之变大。行业常规装配压缩率一般控制在 10%~40% 区间，可根据材料硬度调整。



误区四：看老化报告只看合格与否。同样判定为通过测试，导热系数漂移 3% 和漂移 15%，对应的设计裕量差距很大，一定要拿到具体测试数值进行对比。



七、常见问题 FAQ



Q1：双 85 测试 1000 小时，相当于实际使用多少年？ 不存在简单直接的换算公式。85℃85% RH 属于加速应力组合条件，实际使用寿命，由真实工作温度曲线、湿度环境、设备负载占空比共同决定。行业不会给出固定换算年限，更稳妥的方式是采用 Arrhenius 模型，结合项目实际温度谱完成寿命评估，加速因子需要可靠性工程师按照活化能假设计算。



Q2：导热垫片渗油会不会直接损坏电路？ 硅油本身绝缘性能良好，不会直接造成短路。渗油带来的风险，是硅油会吸附粉尘，降低表面绝缘电阻，高压场景会缩减爬电距离，在光模块这类光学场景，还会污染透光元器件。渗油根源是配方和硫化工艺缺陷，选型阶段借助老化测试、挥发物检测，就可以提前筛除不合格材料。



Q3：压缩永久变形的数据，能不能直接推算产品使用寿命？ GB/T 7759.1 压缩永久变形，衡量的是特定温度、压缩比例、时长下的厚度恢复能力，可以用来横向对比不同材料长期贴合能力。但单一测试数据不足以直接推算完整寿命，需要多温度点测试，搭配老化动力学模型综合评估。



Q4：老化测试必须找第三方机构检测吗？ 项目验收、仲裁场景，优先选择第三方检测机构，按照 ASTM D5470、国标系列标准出具正式报告。研发阶段材料筛选，供应商内部自测报告也可以参考，但必须保证测试条件完整、可追溯。



八、沃尔兴可以提供哪些技术支持

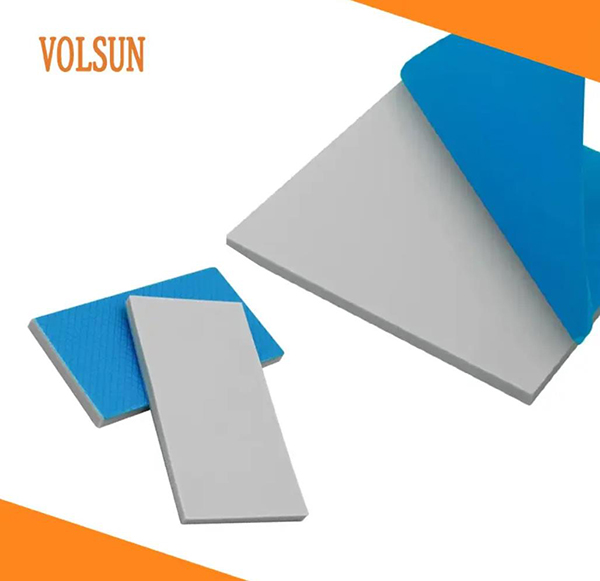

沃尔兴 VS-GP 系列有机硅导热垫片，导热系数覆盖 1.0~6.0 W/(m・K)，适配新能源汽车电控、电池包、通信电源等多类应用场景。



技术资料方面，沃尔兴可以提供温度 - 击穿电压曲线、长期蠕变数据以及第三方热阻检测报告，支持 IATF 16949 体系审核，老化测试条件与报告样例，可以联系沃尔兴技术团队索取确认。



代表性产品包含 VS-GP3000S30，导热系数 3.0 W/(m・K)，击穿电压≥10 kV/mm，厚度可选 0.5~5.0 mm；VS-GP1501，在低压力条件下可维持较低界面热阻；还有 5.0 W/(m・K) 旗舰型号，面向大功率模块场景，以上均为官网公开参数。



绝缘和阻燃基础性能，官网资料显示沃尔兴导热垫片体积电阻率≥1.0×10¹²Ω・cm，击穿电压 6 kV/mm 以上，阻燃等级 UL94 V-0。



如果你正在为电控模块、储能变流器、通信电源选型导热垫片，需要老化测试数据支撑验收标准，可以提供项目工况信息，包含工作温度范围、压缩率、湿热与循环试验要求，沃尔兴技术团队可以匹配对应型号，并提供老化测试报告与样品测试。
