自固化包材是一款硅橡胶基绝缘防护材料，接触空气中水分就能自行交联固化，可用于 35kV 及以下电缆接头、架空线线夹、开关柜母排裸露位置，完成绝缘与防水保护。本文整理了采购和现场工程师最关心的 8 个技术疑问，帮大家快速选型。
核心结论：标准环境下材料完全固化大约需要 7 天，在 25℃、湿度 60% 环境，24 小时就能初步成型；-10℃以上环境可以施工，但固化周期会变长；真空包装、30℃避光存放，保质期为 10 至 12 个月。异形构件、动火受限的工况优先选自固化包材；规整圆柱面、需要标准化批量施工，优先考虑冷缩管。
自固化包材属于相对新型的绝缘防护产品。热缩管已经拥有数十年应用历史，而自固化材料大规模应用在电力运维领域的时间还比较短。很多采购人员初次接触这款产品，都会有几个共性疑问：固化到底要多久，第二天能不能送电？北方冬季施工，材料能不能正常固化？存放数月之后产品还能用吗？对比传统热缩管、冷缩管，该如何选型？ 这些问题会直接影响采购计划和现场施工方案，下面我们逐一说明。
在 25℃、相对湿度 60% 的标准环境中，材料接触空气后，约 30 分钟表面就不再发粘，表层硬化，可开展后续作业。4 到 24 小时完成初步成型，具备基础绝缘能力，绝缘击穿强度可达额定指标的 60%-80%。等待 7 天可完全固化，形成致密弹性体，达到完整的绝缘与机械性能。
固化速度受三大因素影响。温度越低固化越慢，温度每下降 10℃，固化时长会增加 1.5 至 2 倍，5℃环境下完全固化可能超过 14 天。固化反应依靠空气中的水汽，环境湿度低于 30%，固化速度会明显放缓。包材厚度同样影响固化速度，常规厚度为 1.8 毫米，多层叠加包覆，深层固化需要更长时间。
采购提示：如果项目要求施工 24 小时内送电，需要提前确认该温湿度条件下材料的绝缘击穿指标是否达标，也可以采取辅助增湿手段，具体性能以厂家检测报告为准。 参考同类硅橡胶基材料数据：25℃环境固化 4 小时，击穿电压不低于 25kV；充分固化 7 天后，击穿电压≥30kV，厚度 1.8mm。
可以施工，但是固化周期会明显拉长。材料可在 - 20℃~50℃区间内施工，低温下不会变硬脆裂，依旧保持柔韧可塑形。 0℃环境，完全固化需要 14 至 21 天；温度低于 - 10℃，固化反应会变得极慢，需要一个月以上才能达到额定性能。施工的必要条件：被包覆的基材表面保持干燥，不能有冰霜，若表面结冰，必须先除冰再包覆，否则会降低粘接密封效果。
对比热缩管、冷缩管的低温施工：热缩管施工需要加热到 120℃以上，低温环境收缩缓慢，还有明火作业风险。冷缩管虽然可以施工，但低温下弹性下降，极端低温可能出现回缩不到位。自固化包材 - 20℃以上都可包覆作业，无需任何工具，没有明火风险，唯一不足就是低温会拉长固化时间。
选型建议：北方冬季户外抢修，或是储能舱、开关柜这类严禁动火的密闭场景，自固化包材在施工安全和环境适应性上，优于热缩管、冷缩管。 产品资料标注，固化完成后可长期在 - 40℃~90℃区间工作；固化前施工适用温度为 - 20℃~50℃。不同配方产品低温固化表现有差异，采购时可向供应商索取固化曲线。
常规保质期为 10~12 个月，不同品牌略有差别，最终以产品包装标注为准。 储存条件：保持真空密封包装不拆封，放置在避光阴凉干燥位置，储存环境温度控制在 30℃以内，环境相对湿度低于 75%。
如果存放不当或是超过保质期，包材会在真空袋内提前发生交联，手感变硬，可塑性变差。拆开包装之后粘接能力不足，无法紧密贴合基材。固化成型之后，机械强度、绝缘性能达不到设计标准。
采购提示：批量采购建议按 3~6 个月的项目用量下单，防止大量库存过期。到货后检查真空包装是否完好，一旦包装漏气，尽快使用或者联系供应商更换。沃尔兴 FST6525 系列自固化包材标注保质期 10 个月，为保证最佳施工手感，建议 6 个月内用完。
三款产品各有适用场景。 自固化包材施工只需撕掉保护膜，直接包覆按压，不需要工具，没有明火风险，可以随意裁剪塑形，异形结构适配性强。依靠材料自身交联反应成型，层间融合为一体，长期密封无间隙。单人单处施工仅需 3-5 分钟，适合异形接头、禁火工况、应急抢修场景。
热缩管需要热风枪或者喷灯加热收缩，存在明火风险，只适合规则圆柱工件，依靠热收缩产生压紧力，温度反复变化容易出现缝隙，施工速度偏慢，多用于标准电缆附件、工厂预制生产。
冷缩管依靠抽出支撑芯实现弹性回缩，无需现场加热，但产品需要提前预制扩张，适配电缆外径规格。依靠弹性压力密封，长期使用弹性衰减会降低密封效果，适合户外电缆终端、中压附件。
选型优先级参考：
很多工程师会误认为自固化包材是热缩、冷缩产品的替代品，实际上三者定位不同。自固化包材主要解决不规则构件、禁火环境下的防护难题，工程中三者搭配使用才是最优方案。
可以拆除，但操作方式和普通胶带不一样。固化后的包材形成交联弹性体，和基材是化学粘接，不是简单压紧贴合。拆除时用刀具沿着包覆边缘切开，再逐层剥离。基材表面大概率会残留一层硅橡胶薄膜，可用酒精或者专用清洗剂擦拭清理。
注意要点：固化时间越久，粘接强度越高，超过 30 天之后拆除难度明显上升。高压设备拆除作业，必须停电操作，严禁带电施工。拆除下来的包材无法再次复用，交联反应不可逆，不能恢复到施工前柔软状态。
对比热缩管、冷缩管：热缩管可加热后剥离，冷缩管需要切割拆除，自固化包材同样需要切割拆除，三者维护拆卸难度差别不大。
以 1.8mm 标准厚度为例，完全固化后的典型性能：击穿电压不低于 30kV，体积电阻率≥1.2×10¹⁵ Ω・cm，介电常数约 3.0，阻燃等级可达 UL94 V-1，部分型号可达 V-0。固化后的样品浸水 12kV 耐压 4 小时不击穿，1000 小时紫外加速老化性能稳定，-40℃至 85℃冷热冲击循环 200 次，产品无明显异常。
以上数据取自同类产品公开技术资料，沃尔兴 FST6525 系列的正式性能，以第三方检测报告为准。不同厂家产品参数略有浮动，整体性能区间相近。

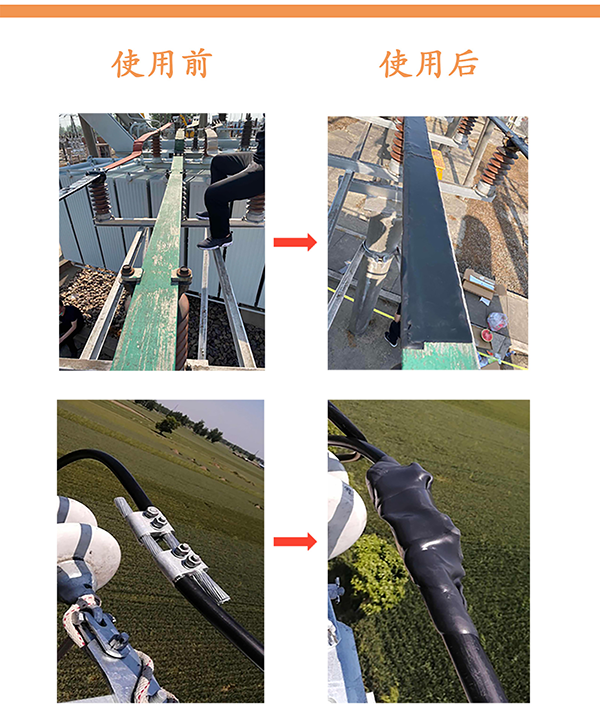

电力运维场景：架空裸导线局部绝缘补强、电缆中间接头与终端外护套修复、开关柜母排接点和裸露金属绝缘封闭、开关柜底部电缆孔封堵、变压器接线柱绝缘防护。 通信基站场景：5G 基站户外接头防水密封、异形天线、分路器、耦合器防水保护、GPS 天线接口防护。 新能源储能场景：储能舱电缆接头、汇流接点绝缘密封，光伏接线盒防水防护。 其他领域：高铁、船舶电气绝缘防护，大型管道、桥梁钢架防腐。 适用电压等级：35kV 及以下电气绝缘防护。
施工前不清理基材表面，残留油污、水渍杂物，会造成粘接失效，密封漏水。施工时包材搭接长度不足 3 厘米，接头位置防水达不到标准，两片包材搭接建议控制在 3~5 厘米。包覆之后没有充分按压，层间留有空腔，影响固化效果，包覆后务必压实，让材料紧贴基材。材料拆封之后放置太久，提前发生交联，粘性下降，常规环境拆封后半小时内完成包覆。低温施工，未预留足够固化时间就送电，绝缘性能不足引发风险，要根据环境温度延长固化等待周期。
施工培训建议：自固化包材施工门槛低于热缩管和冷缩管，不用学习加热工艺，也不用控制扩张力度。但施工人员仍需要基础培训，重点做好基材清洁、保证搭接长度、充分压实这三项操作。
沃尔兴 FST6525 系列自固化绝缘防水包材，采用改性硅橡胶配方，适配 35kV 及以下电力、通信、储能行业的绝缘防水防护需求。
产品优势： 常温接触空气自动固化，不用加热，无需任何施工工具；固化后整体成型，弹性绝缘层没有层间缝隙；耐紫外线老化，户外长期使用性能稳定；低温不发硬、高温不会流胶，长期工作温度区间 - 40℃~90℃。 常规规格厚度 1.8 毫米，宽度 90 毫米，长度可选 300mm、600mm、1000mm，支持颜色、尺寸定制。
沃尔兴配套技术服务：可提供样品测试，模拟现场工况验证固化性能；按项目需求定制产品规格与颜色；提供施工指导资料和现场技术支持。
如果您正在评估电缆接头修复、储能舱防水密封方案，或是为电力运维项目选型自固化包材，欢迎联系沃尔兴，获取样品与完整技术参数资料。
关注官方微信服务号
